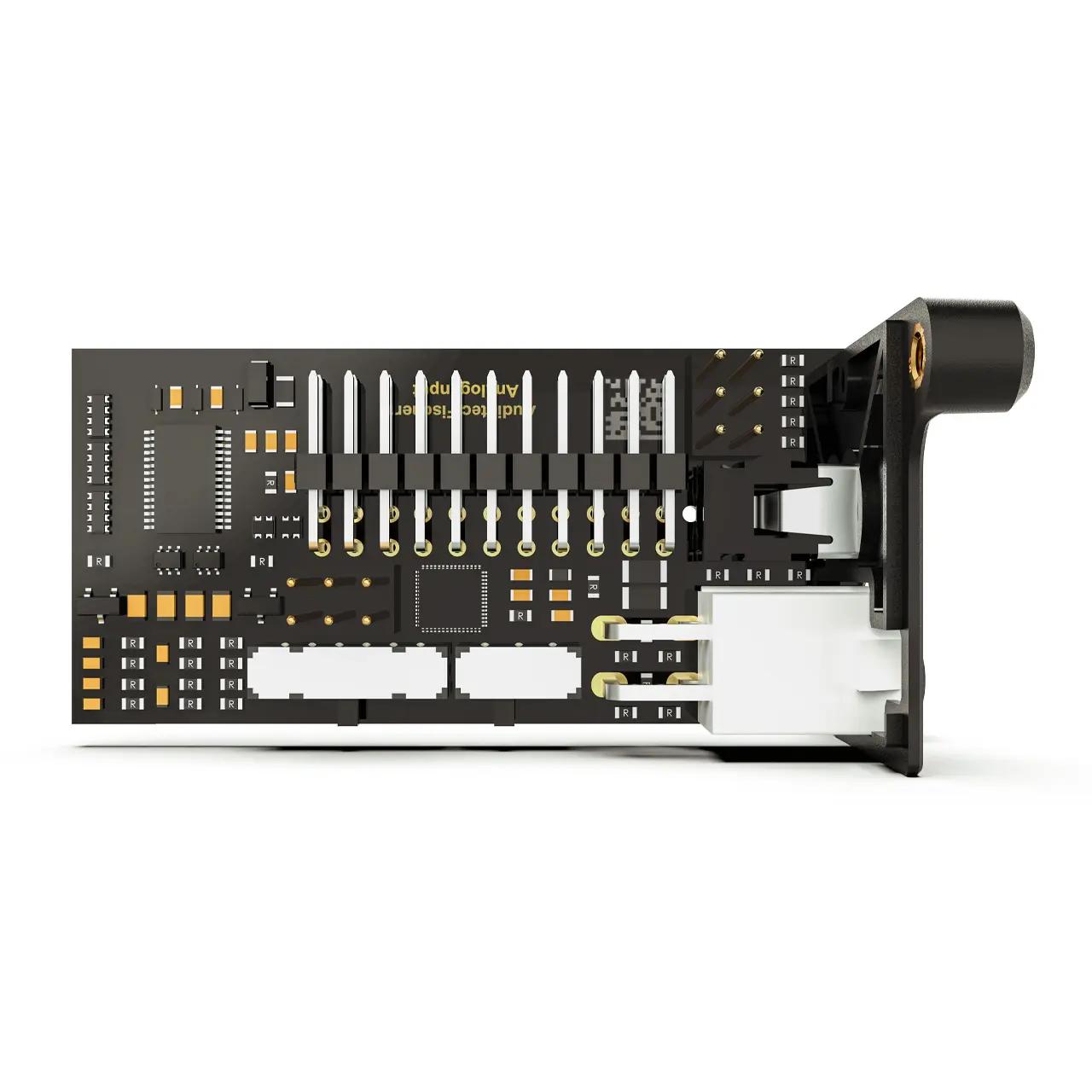

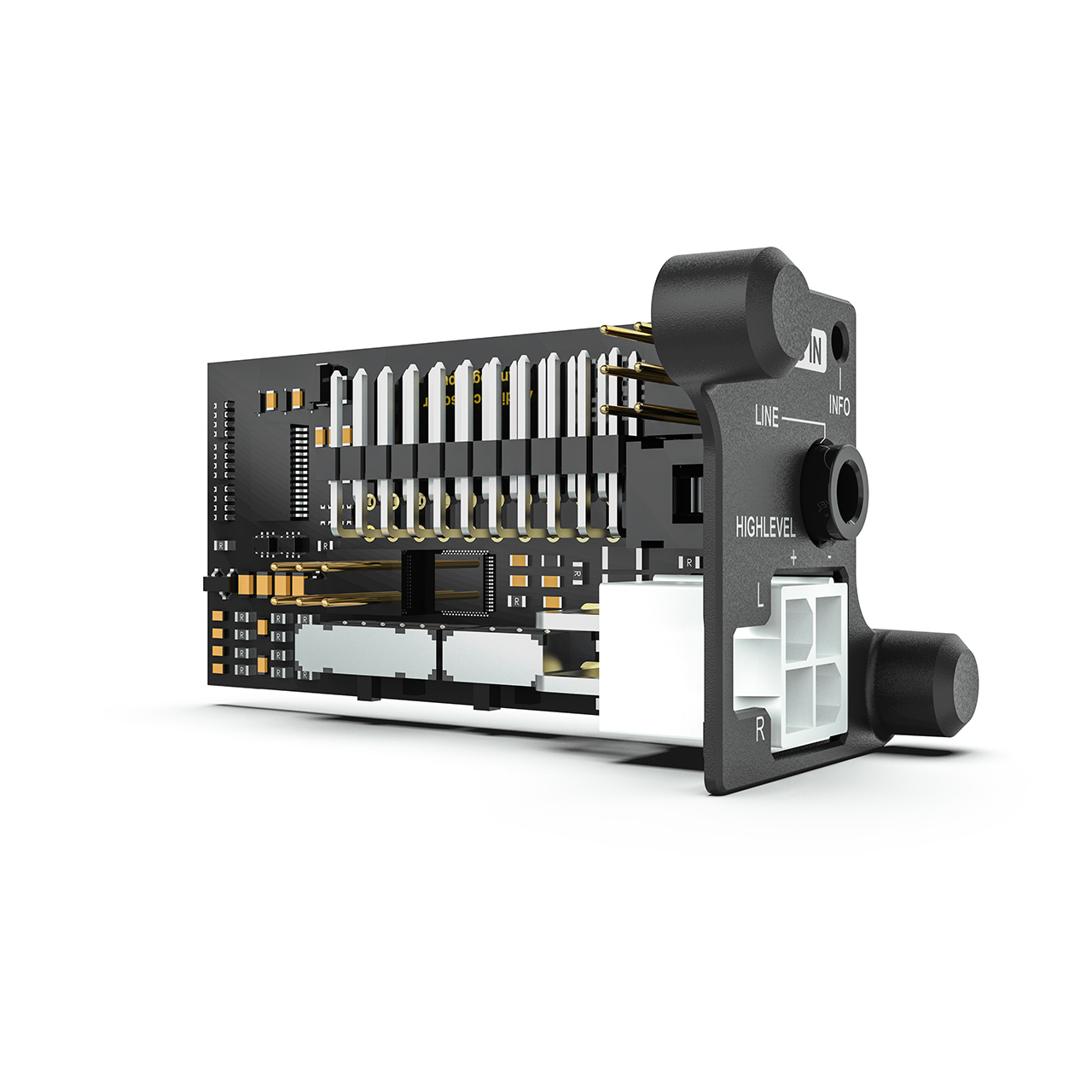

Extension Card 2.0 – ANALOG IN

Zwei zusätzliche Kanäle – maximal flexibel

Mit der Extension Card 2.0 ANALOG IN lässt sich dein DSP / DSP-Verstärker um zwei analoge Eingangskanäle erweitern – ideal für komplexe Anwendungsszenarien, zusätzliche Signalquellen – wie ein TV oder Smartphone – oder OEM-Premium-Soundsystemen. Ob Highlevel- oder Lowlevel-Signal: Das Modul bietet die passende Schnittstelle, flexibel einsetzbar und vollständig über das DSP PC-Tool konfigurierbar.

Volle Anschlussvielfalt

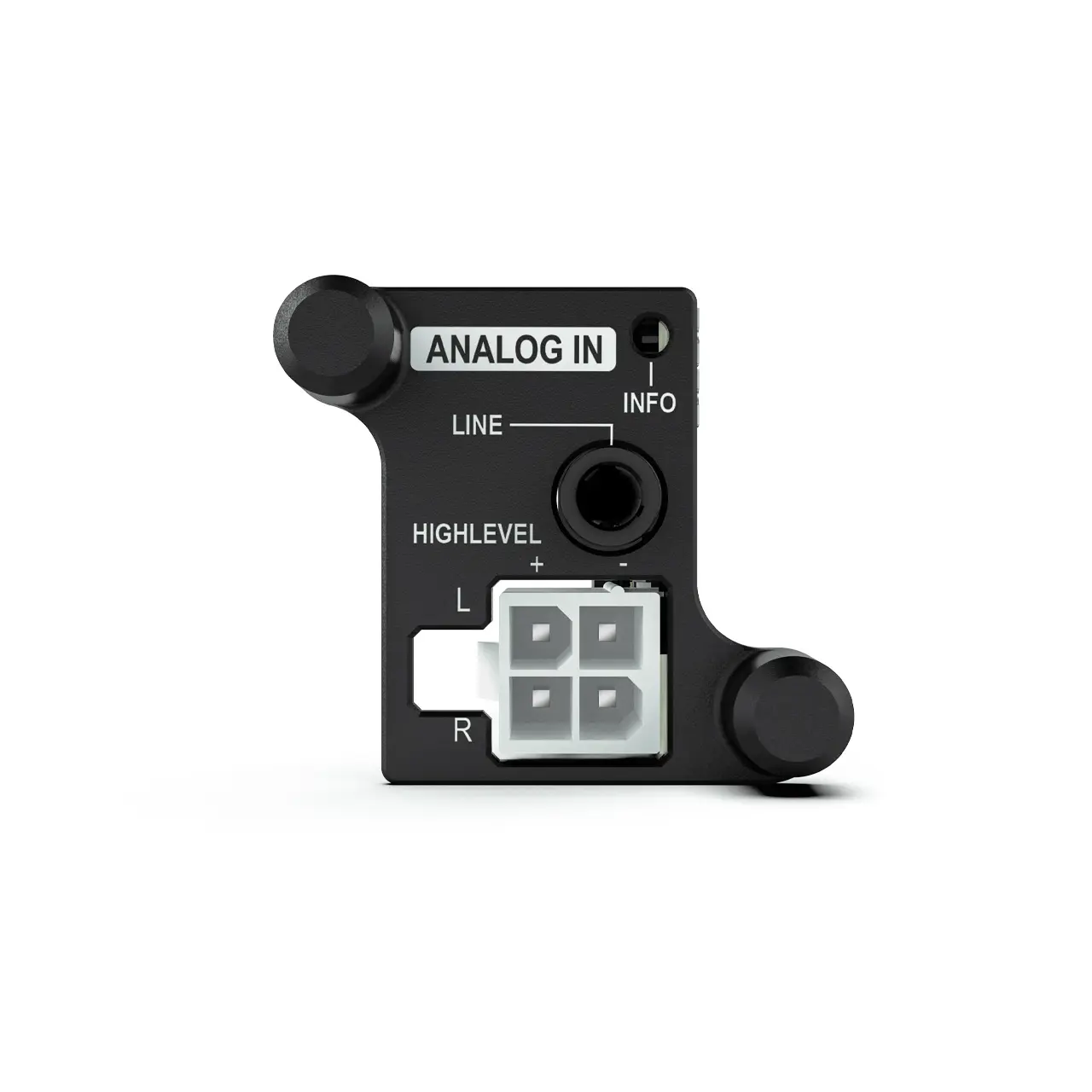

Ein hochwertiger Highlevel-Eingang mit ADEP.3-Schaltkreis, Auto Remote-Funktion und einstellbarer Eingangsempfindlichkeit von 1,5 – 30 V sorgt für eine problemlose Integration an OEM-Radios oder Werksverstärker. Für Signalquellen mit Lowlevel-Ausgang steht zusätzlich ein 3,5 mm Lowlevel-Stereo-Eingang mit einer Empfindlichkeit von 0,5–8 V zur Verfügung.

Frei konfigurierbar im DSP PC-Tool

Die Eingänge lassen sich im DSP PC-Tool flexibel konfigurieren – wahlweise als zusätzliche Main-Inputs oder als AUX-Quelle. So passt sich das System exakt deinen Anforderungen an.

Nahtlose Integration – maximale Kompatibilität

Die Extension Card 2.0 ANALOG IN ist mit allen HELIX- und MATCH-DSP-Produkten mit Extension Card 2.0 Steckplatz kompatibel. Für eine einfache Montage liegt eine modulspezifische Kunststoff-Abdeckblende bei, die passgenau mit dem Geräteseitenblech verschraubt wird. Eine durchdachte Lösung für noch mehr Anschlussfreiheit.

Features

• Erweitert das DSP-Produkt um zwei zusätzliche analoge Eingangskanäle
• Highlevel-Eingang mit ADEP.3-Schaltkreis, Auto Remote-Schalter und einer einstellbaren Eingangsempfindlichkeit von 1,5 bis 30 Volt
• 3,5 mm Lowlevel-Stereo-Eingang mit einer einstellbaren Eingangsempfindlichkeit von 0,5 bis 8 Volt
• Eingänge im DSP PC-Tool frei konfigurierbar als zusätzliche Main-Eingänge oder als AUX Quelle
• Inklusive Kunststoff-Abdeckblende mit eingespritztem Gewindeeinsatz und MOLEX-Anschlusskabel für den Highlevel-Eingang
• Made in Germany

Technische Daten

Kompatibilität

Alle HELIX und MATCH DSP-Produkte mit Extension Card 2.0 Steckplatz

Lieferumfang

1 x ANALOG IN Modul
1 x Modulspezifische Abdeckblende
1 x MOLEX-Anschlusskabel für den Highlevel-Eingang
1 x Befestigungsschrauben
